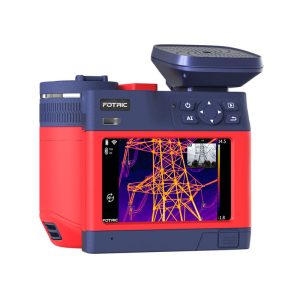

FOTRIC 340MiX系列
具備精準的測溫能力和圖像增強算法，能夠在各種環境下提供清晰、高品質的熱成像，為用戶帶來可靠的檢測數據和分析結論。
掃碼分享產品
參數詳情
| 熱像基本參數 | |
|---|---|
| 紅外分辨率 | 640*480 |
| 超像素(SR) | 增強至1280*960 |
| 探測器類型 | 非制冷型紅外焦平面探測器 |
| 熱靈敏度(NETD) | <30mK@30℃ |
| 像元間距 | 17μm |
| 響應波段 | 8~14μm |
| 圖像幀頻 | 30Hz |
| 視場角(FOV) | 25°*19° |
| 空間分辨率(IFOV) | 0.68mrad |
| 最小成像距離 | 0.25m |
| 焦距 | 25mm |
| 對焦方式 | 自動對焦、手動對焦 |
| 鏡頭識別 | 自動識別 |
| 選配鏡頭 | 廣角、長焦、超長焦、紅外氣體檢漏等鏡頭（詳細鏡頭性能及配置請咨詢FOTRIC工程師） |
| 聲像基本參數 | |
| 麥克風通道 | 162個MEMS數字麥克風 |
| 聲像圖視場角(FOV) | 66°*52° |
| 測量聲壓范圍 | 10kHz：6~120dB SPL 15kHz：-3~120dB SPL 20kHz：-7~120dB SPL 25kHz：-13~120dB SPL 30kHz：-4~120dB SPL 35kHz：8~120dB SPL 40kHz：2~120dB SPL 45kHz：-2~120dB SPL 50kHz：-5~120dB SPL 55kHz：-2~120dB SPL 60kHz：3~120dB SPL 65kHz：2~120dB SPL 70kHz：8~120dB SPL 75kHz：7~120dB SPL |
| 聲音采樣率 | 200kHz |
| 聲學刷新率 | 25Hz |
| 工作距離 | 0.3~100m |
| 熱像測量分析 | |
| 測溫范圍 | -20~700℃ |
| 測溫量程 | -20~120℃，0~700℃，智能量程 |
| 溫度擴展 | 支持1550℃高溫擴展 |
| 測溫精度 | ±2℃或2%，取大值 |
| 測溫點 | 18 |
| 測溫線 | 18 |
| 測溫框 | 18 |
| 線溫分布 | 支持線溫度分布圖查看 |
| 區域報警 | 支持測溫區域最高溫、最低溫的高溫、低溫報警 |
| 本機分析 | 設備可直接分析熱像圖和全輻射視頻 |
| 分析軟件 | AnalyzIR專業熱像聲像分析軟件 |
| 聲像測量分析 | |
| 定位頻率范圍 | 2~100kHz |
| 測量點 | 2 |
| 測量框 | 2 |
| 檢測模式 | 泄漏模式：本機顯示泄漏等級 局放模式：本機顯示PRPD圖，適配不同交流頻率（50/60Hz） |
| 聲像聚焦 | 屏蔽周圍區域，僅關注聚焦區域的聲像 |
| 本機分析 | 設備可直接分析聲像圖 |
| 分析軟件 | AnalyzIR專業熱像聲像分析軟件 |
| 泄漏評估 | 自動識別泄漏點，自動評估泄漏量和年度能耗成本 |
| 局放診斷 | 自動診斷沿面放電、懸浮放電、尖端（電暈）放電等放電類型 |
| 圖像顯示 | |
| 顯示屏 | 5吋，1280*720像素，采用大猩猩防爆蓋板的IPS LCD觸摸顯示屏 |
| 熱像圖像顯示 | |
| MiX模式 | 在紅外圖像、高靈敏度模式下，熱像圖像與聲像圖像同時顯示 |
| 圖像模式 | 紅外圖像、可見光測溫(T-DEF?)、畫中畫、可見光、高靈敏度（需配置紅外氣體檢漏鏡頭） |
| 調色板 | 支持16種調色板： 鐵紅(Iron)、灰白(Grey)、10段鐵紅(Iron10)、彩虹(Rainbow)、10段灰白(Grey10)、灰紅(GreyRed)、灰中調(MidGrey)、暗黃(Yellow)、春雨(Rain)、10段春雨(Rain10)、海藍(Blue)、熾熱(GlowBow)、醫學(Medical)、綠中調(MidGreen)、棱鏡(Prism)、10段醫學(Medical10) 支持調色板實時預覽切換 |
| 顏色報警 | 支持溫度之上、溫度之下和溫度之間顏色報警 |
| 高低溫跟蹤 | 特殊標記自動跟蹤測溫區域內最高溫點和最低溫點 |
| 數碼變焦 | 1~16倍連續變焦 |
| 聲像圖像顯示 | |
| 聲源模式 | 單聲源，多聲源，全息 |
| 調色板 | 支持3種調色板： 紅藍（Red-Blue）、鐵紅（Iron）、灰白（Grey） 支持調節透明度 |
| 聲壓跟蹤 | 特殊標記自動跟蹤最大聲壓 |
| 數碼變焦 | 1~10倍連續變焦 |
| 拍攝功能 | |
| 數碼相機 | 熱像：1300萬像素，工業級數碼相機 聲像：1300萬像素，工業級數碼相機 |
| 圖片格式 | jpg（熱像圖）、jpg（聲像圖）、jpg（可見光圖） |
| 視頻格式 | irs或irsx（全輻射視頻）、mp4 |
| 掃碼功能 | 可以掃描二維碼和條形碼作為文本備注和標簽 |
| 圖片備注 | 支持語音、文本、標簽、收藏等 |
| 本機圖庫 | 支持查看、編輯、刪除已經拍攝的圖片和視頻文件 |
| 數據連接 | |
| 蜂窩數據 | 支持全制式4G蜂窩網絡 |
| WiFi連接 | 支持2.4GHz與5GH頻段，支持802.11a/b/g/n/ac |
| 藍牙連接 | BT4.2 LE，可連接至藍牙耳機 |
| USB接口 | USB Type-C類型，符合USB 3.0/2.0規范 |
| HDMI接口 | Micro HDMI類型，符合HDMI 1.4規范，支持以60Hz傳輸1080P圖像視頻 |
| FTP快傳 | 通過WiFi網絡或設備自身WiFi熱點連接本機，然后通過FTP訪問本機內數據 |
| 輔助功能 | |
| 軟件和固件升級 | 支持OTA遠程升級和U盤本地升級 |
| 智能對焦系統(TurboFocus) | 支持對比度對焦、激光對焦、連續對焦、觸控對焦的智能對焦系統 |
| 激光器 | 激光指示：等級：2級，波長：635nm，功率：<1mW 激光測距：0.1m-50m，精度:d*0.01%±2mm |
| 區域特征測量 | 支持對測溫線長度測量，支持對測溫框矩形和圓面積測量 |
| 耳機 | 通過藍牙耳機實時監聽聲學傳感器傳入的聲音信號 |
| 地理位置 | 支持北斗/GPS/GLONASS衛星定位，位置信息可以保存至熱像圖、聲像圖、全輻射視頻中 |
| 指南針 | 支持360°方位，圖像疊加信息中可以顯示方位信息，方位信息可以保存至熱像圖、聲像圖、全輻射視頻中 |
| LED照明燈 | 支持手電筒照明和閃光燈模式 |
| 電源系統 | |
| 電池類型 | 7.4V，3500mAh可充電鋰電池，可現場更換 |
| 充電方式 | 支持充電器座充，支持DC 12V直充 |
| 充電時間 | 2.5小時充至90%電量 |
| 節能管理 | 自動關機、手動息屏 |
| 外部供電 | 支持使用DC 12V給本機供電 |
| 可靠性和認證 | |
| 安全標準 | GB 4793.1/EN 61010-1 |
| 電磁兼容性 | GB/T 18268.1/EN IEC 61326-1 |
| 防護等級 | IP54(GB/T 4208/IEC 60529) |
| 抗沖擊 | 25g(GB/T 2423.5/IEC 60068-2-27) |
| 抗振動 | 2g(GB/T 2423.10/IEC 60068-2-6) |
| RoHS指令 | 符合 |
| 物理參數 | |
| 工作溫度 | -20~50℃ |
| 存儲溫度 | -40~70℃，不帶電池 |
| 相對濕度 | <95%RH |
| 尺寸 | 354mm*141mm*123mm |
| 重量 | 1.3kg（不含鏡頭） |
| 電池重量 | 150g |
| 外殼材質 | 硬膠：PC+ABS，軟膠：TPE，鎂合金，鋁合金 |
| 安裝方式 | 支持UNC 1/4-20接口連接三腳架 |
| 保修和維護 | |
| 保修期 | 整機2年 |
| 建議的校準周期 | 熱像：2年，聲像：1年 |
| 產品標配 | |
| 標準配置 | 聲熱成像儀主機、鏡頭、鏡頭蓋、可充電鋰電池3塊、座充、電源適配器、USB Type-C 至 USB接口線纜、Micro HDMI接口至HDMI接口線纜、128G SD卡、SD卡讀卡器、附件袋（手腕帶、2個手腕帶固定架、2個M4*8螺釘、掛繩、內六角扳手、取卡針）、資料袋（裝箱單、標定證書、用戶手冊）、便攜軟包、硬質便攜箱 |
