德國PRUFTECHNIK普盧福激光光學對中系統OPTALIGN touch
關鍵利益一覽
更快完成工作，精度毫不妥協
憑借直觀的設置和數據采集界面以及簡單易用的手持式裝置， 再復雜的對中工作亦可快速完成，且不會損失準確度和精度。
充分發揮高級激光軸對中能力
OPTALIGN? touch擁有強大的硬件和軟件功能，大大簡化執行安裝、測量和對中的方式。該功能具有糾錯能力，既能適應對中挑戰，又能適應用戶的經驗水平。
通過云端交換數據
通過集成 WiFi無線通訊能力，與 ARC 4.0 PC軟件交換數據。
OPTALIGN?touch開創了自適應對中的先河，并樹立了新標桿。
高精度對中為何如此關鍵
????降低功耗
????延長機器壽命
????通過降低振動減少磨損
????降低軸承、聯軸器和潤滑溫度
????降低備件儲存成本

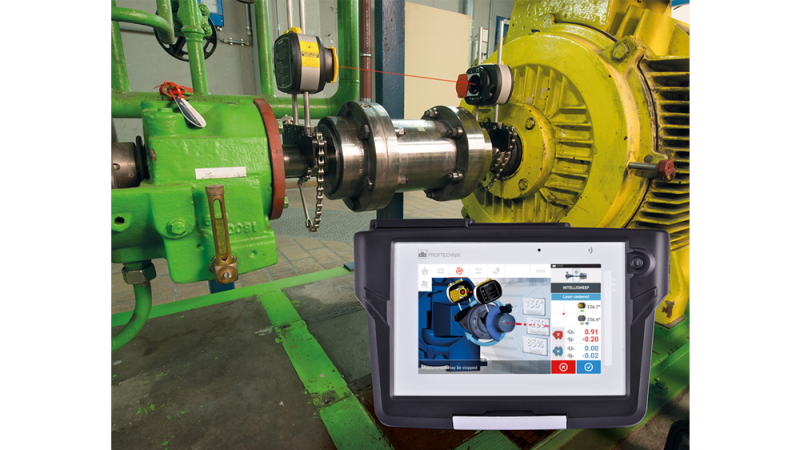

實時移動監測模式—無與倫比的優勢
實時移動監測模式是另一種威力無比的故障診斷功能， 使用戶能夠?qū)崟r檢查物理對中修正，同時支持垂直和水平方向。無論使用哪種測量模式，或者激光器和傳感器停止的角度和方向如何，只需將其保留在原位，并根據儀器的建議增/減墊片和調節。
????在手持式儀器上實時監測對中過程
????即時查看物理對中結果
????彩色允差笑臉表情，顯示對中質量
????快速重新測量，確實對中效果
?
?

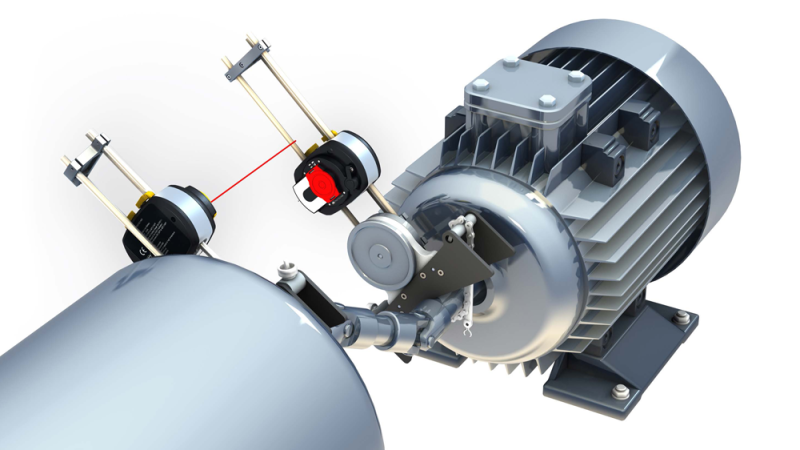

傳感器背后的小秘密：單激光束被分成兩股，照射到距離保持不變的兩個不同探測器。
?
技術參數
| OPTALIGN? touch主機 | ||
| CPU | 處理器
存儲器 |
1.0 GHz，四核ARM? Cortex-A9
2 GB RAM、1 GB內部閃存、32 GB SD存儲卡 |
| 顯示 | 應用領域 | 投射電容式多點觸摸屏 |
| 類型 | 透射式(日光下可讀)背光TFT彩色圖形顯示屏，光學級貼合、工業防護顯示屏，集成光傳
感器，可自動調節顯示屏亮度 |
|
| 分辨率 | 800 x 480像素 | |
| 尺寸 | 178 mm (7”)，對角線 | |
| LED指示 | 3顆LED指示電池狀態，1顆LED指示W(wǎng)iFi
通信 |
|
| 電源 | 工作時間 | 12小時，典型使用場景(工作循環：25%測量，
25%計算，50%休眠模式) |
| 電池 | 鋰離子可充電電池，3.6 V / 80 Wh | |
| 交流適配器/充電器 | 12 V / 36 W；標準筒形接頭(5.5 x 2.1 x 11 mm) | |
| 環境防護 | IP 65 | (防塵、防濺)符合標準DIN EN 60529 (VDE 0470-1)，防震 |
| 跌落試驗 | 1 m (3 1/4 ft) | |
| 尺寸 | 約273 x 181 x 56 mm | |
| 重量 | 約1.88 kg | |
| sensALIGN? 5傳感器 | ||
| 類型 | 5軸傳感器：測量區域：
分辨率： 準確度(平均)： 測量速率： |
2平面(4個位移軸和角度)無限制，動態可擴展
1μm (0.04 mil)和角度10?μRad > 98% 約20 Hz |
| 傾斜儀誤差 | 0.3%滿量程 | |
| 傾斜儀分辨率 | 0.1° | |
| LED指示 | 1顆LED指示激光器調整和電池狀態
1顆LED指示Bluetooth?藍牙通信 |
|
| 外部接口 | 集成藍牙4.1智能無線通信，USB 2.0全速 | |
| 環境防護 | IP 65
相對濕度 |
防水、防濺、防震
10%至90% |
| 環境光防護 | 有 | |
| 溫度范圍 | 工作
充電 儲存 |
-10°C至50°C (14°F至122°F)
0°C至40°C (32°F至104°F) -20°C至60°C (-4°F至140°F) |
| 尺寸 | 約105 x 74 x 58 mm (4 9/64”x 2 29/32”x 2 1/4”) | |
| 重量 | 約235 g (8 1/3 oz.) | |
德國PRUFTECHNIK普盧福SHAFTALIGN touch激光對中儀
適用于標準作業的自適應軸對中
主要優勢概覽
高性能和精確結果
新型ShaftAlign?Touch利用單激光技術提供高精度、高性能的對中測量。
快速設置和直觀的用戶界面
憑借快速安裝設置和平板電腦般的直觀引導式用戶界面，ShaftAlign?Touch比任何傳統的測量方法都更加對用戶友好。
通過云共享數據
您可以利用其集成的WiFi云解決方案輕松地將測量數據從ShaftAlign?Touch手持設備傳輸?shù)紸RC 4.0軟件
適應您需求的快速、輕松和精確的對中
單激光技術
主動情景智能
工作更快而不犧牲精度
凍結幀測量
實時測量質量增強
通過云即時協作
堅固的接口，具有同類最高的防護等級
多達8個測量點，可實現垂直機器的更精確對中
ShaftAlign?Touch操作簡便、易于運輸
為何精準對中如此重要：
??????降低能耗
??????延長機器使用壽命
??????減少振動，進而減少磨損
??????降低軸承、聯軸器和潤滑油溫度
??????降低備件存儲成本
被低估的因素：熱膨脹
ShaftAlign?Touch具有集成的熱膨脹計算器。鋼鐵和合金等工業材料在受熱時通常會發生膨脹。與進行對中測量時的常見冷t條件相比，只需幾度就足以影響機器在運行時的性能。ShaftAlign?Touch熱膨脹計算器會自動將預期偏差納入測量結果。
自適應對中適應場景：
測量不同的聯軸器
ShaftAlign?Touch提供多種聯軸器，使用戶更容易在不偏離特定公差的情況下獲得最佳測量結果。選擇適合您現場情況的正確聯軸器：
短撓性聯軸器
長節軸
平面聯軸器
非耦合軸
其他各種默認耦合格式
經濟實惠激光對中的新標準
新的ShaftAlign Touch是堅固的激光對中儀系統，在有數十年歷史但仍被廣泛使用的千分表和塞尺基礎上提供數字、云和其他先進功能。
ShaftAlign Touch包含軟件和硬件創新，讓維護團隊能夠解決基本激光對中系統無法處理的廣泛對中難題。
它還提供高級自適應對中功能，入門級系統到現在為止還沒提供這樣的功能。
兩項創新——單激光技術和主動情景智能——讓ShaftAlign Touch在競爭中脫穎而出。
它們一起提供了使PRUFTECHNIK對中產品能夠在對中作業完成時實時自動適應資產、情景和用戶經驗水平的“魔力”。
ShaftAlign Touch內置的高精度和智能算法：消除其他方法中常見的時間浪費、返工和猜測。完成更多任務，同時讓您的機器能夠以最高性能運行。
