在測量的過程中，將軸轉動到9點鐘方向、3點鐘方向、12點鐘方向位置時，激光光束發生的任何相對偏移，表明了某種類型的不對中狀況。顯示單元內的程序根據這個相對移動量邏輯計算出不對中的數值及所需的調整值，并且建議如何進行修下。在顯示屏左止方的圓圈符號會提示每一個測量步驟下，測量單元所需處于的位置。

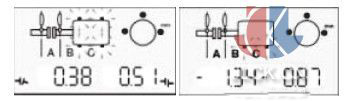

在四向水平儀的幫助下，將測量單元調整到9點鐘的位置，按確認鍵進行測量。將測量單元調整到3點鐘的位置，按確認鍵進行測量。將測量單元調整到12點鐘的位置，按確認鍵進行測量。在最后一步的測量被確認后，對中儀顯示機器在垂直方向上的不對中測量值。顯示屏幕上的第一個數表示兩根軸的軸心線上測量平面上的角度偏差(表示為1mm/100mm)顯示單元的屏幕上的第二個數表示兩根軸的軸心線在垂直平面上的平行錯位值。以上這兩個數值表明了聯軸器處在垂直平面上的不對中數值。如果需要看水平方向的不對中數值，則將測量單元調整到3點鐘或9點鐘的位置，對中儀這時顯示單元屏幕上的數值為水平方向的不對中數值。

　　為了確保機器對中的準確性，在完成對中的調整后再做一次測量。這時，只需按“上一步”鍵，直到回到測量的第一步，然后按上述操作進行即可完成對中。



應用實例

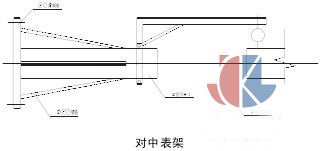

由于青海鹽湖工程施工條件的原因空氣壓縮機先采用傳統的方工進行對中；在以往的對中過程中，大多采用雙表法或是多表法進行對中。但在本工程中由于空氣壓縮機兩軸端的兩個聯軸器之間的距離較長，使用單表法可獲得比雙表法或多表法更理想的對中效果。由于聯軸器之間的距離過長，我們自行設計了表支架具體如下圖所示：

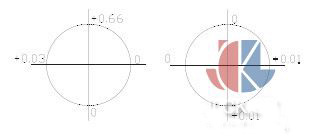

根據現場的實際情況，我們實地測量了對中表架的撓度值，然后用單表對中法，通過復雜的計算，經過反復近六次的調整，用時4天的時間最后達到廠家要求的對中值。最后的對中結果如下圖所示：

　　國外專家到現場后，使用激光對中儀進行復測，按上述激光對中使用方法進行了測量，結果用時3個小時進行了兩次調整。達到了設計要求的范圍。測量數據如下：

輸入激光對中儀的三個尺寸A=1440，B=600，C=1730

垂直方向：0.026/1000.669+0.289-0.21

水平方向：0.012/200+50.006

5.傳統對中方法與激光對中儀的比較
